SGA-P

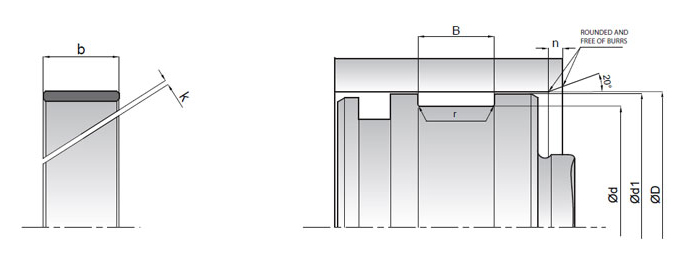

| SEALX NO | D (H8) | d (h8) | b | B (-0/+0,2) | D1 (H9) | r | k |
| SGA-P-020 | 20 | 16 | 9,4 | 9,6 | 19,5 | 0,2 | 1 |
| SGA-P-025 | 25 | 21 | 9,5 | 9,7 | 24,5 | 0,2 | 1 |
| SGA-P-025/1 | 25 | 21 | 8 | 8,2 | 24,5 | 0,2 | 1 |
| SGA-P-025/2 | 25 | 22 | 4 | 4,2 | 24,5 | 0,2 | 1 |
| SGA-P-030 | 30 | 26 | 9,5 | 9,7 | 29,5 | 0,2 | 1 |
| SGA-P-030/1 | 30 | 25 | 5,4 | 5,6 | 29,5 | 0,2 | 1 |
| SGA-P-030/2 | 30 | 27 | 9,8 | 10 | 29,5 | 0,2 | 1 |
| SGA-P-030/3 | 30 | 27 | 4,8 | 5 | 29,5 | 0,2 | 1 |
| SGA-P-032 | 32 | 28 | 9,5 | 9,7 | 31,5 | 0,2 | 1 |
| SGA-P-032/1 | 32 | 26 | 9,7 | 9,9 | 31,5 | 0,2 | 1 |
| SGA-P-032/3 | 32 | 27 | 5,4 | 5,6 | 31,5 | 0,2 | 1 |
| SGA-P-033 | 33 | 28 | 5,5 | 5,7 | 32,5 | 0,2 | 1 |
| SGA-P-034 | 34 | 28 | 9,5 | 9,7 | 33,5 | 0,2 | 1 |
| SGA-P-035 | 35 | 30 | 15 | 15,2 | 34,5 | 0,2 | 1 |
| SGA-P-035/1 | 35 | 31 | 9,5 | 9,7 | 34,5 | 0,2 | 1 |
| SGA-P-035/2 | 35 | 29 | 9,5 | 9,7 | 34,5 | 0,2 | 1 |
| SGA-P-035/3 | 35 | 29 | 9,8 | 10 | 34,5 | 0,2 | 1 |
| SGA-P-035/5 | 35 | 30 | 9,5 | 9,7 | 34,5 | 0,2 | 1 |
| SGA-P-035/6 | 35 | 30 | 5,4 | 5,6 | 34,5 | 0,2 | 1 |
| SGA-P-035/7 | 35 | 30 | 8 | 8,2 | 34,5 | 0,2 | 1 |
| SGA-P-040 | 40 | 35 | 15 | 15,2 | 39,5 | 0,2 | 1 |
| SGA-P-040/1 | 40 | 36 | 9,5 | 9,7 | 39,5 | 0,2 | 1 |
| SGA-P-040/2 | 40 | 34 | 9,7 | 9,9 | 39,5 | 0,2 | 1 |
| SGA-P-040/3 | 40 | 35 | 5,4 | 5,6 | 39,5 | 0,2 | 1 |
| SGA-P-040/5 | 40 | 35 | 9,5 | 9,7 | 39,5 | 0,2 | 1 |
| SGA-P-040/6 | 40 | 34 | 9,5 | 9,7 | 39,5 | 0,2 | 1 |
| SGA-P-045 | 45 | 40 | 15 | 15,2 | 44,5 | 0,2 | 1,5 |
| SGA-P-045/1 | 45 | 41 | 9,5 | 9,7 | 44,5 | 0,2 | 1,5 |
| SGA-P-045/2 | 45 | 40 | 9,5 | 9,7 | 44,5 | 0,2 | 1,5 |
| SGA-P-045/3 | 45 | 41 | 10 | 10,2 | 44,5 | 0,2 | 1,5 |
| SGA-P-045/4 | 45 | 39 | 9,8 | 10 | 44,5 | 0,2 | 1,5 |
| SGA-P-045/7 | 45 | 40 | 5,4 | 5,6 | 44,5 | 0,2 | 1,5 |
| SGA-P-045/8 | 45 | 40 | 9,6 | 9,8 | 44,5 | 0,2 | 1,5 |
| SGA-P-050 | 50 | 45 | 15 | 15,2 | 49,5 | 0,2 | 1,5 |
| SGA-P-050,8 | 50,8 | 44,45 | 19,05 | 19,25 | 50,3 | 0,2 | 1,5 |
| SGA-P-050/1 | 50 | 44 | 9,5 | 9,7 | 49,5 | 0,2 | 1,5 |
| SGA-P-050/2 | 50 | 45 | 9,5 | 9,7 | 49,5 | 0,2 | 1,5 |
| SGA-P-050/3 | 50 | 45 | 5,4 | 5,6 | 49,5 | 0,2 | 1,5 |
| SGA-P-050/4 | 50 | 46 | 15 | 15,2 | 49,5 | 0,2 | 1,5 |
| SGA-P-055 | 55 | 50 | 15 | 15,2 | 54,5 | 0,2 | 1,5 |
| SGA-P-055/1 | 55 | 49 | 12,5 | 12,7 | 54,5 | 0,2 | 1,5 |
| SGA-P-055/2 | 55 | 50 | 8 | 8,2 | 54,5 | 0,2 | 1,5 |
| SGA-P-055/3 | 55 | 50 | 20 | 20,2 | 54,5 | 0,2 | 1,5 |
| SGA-P-055/4 | 55 | 50 | 9,5 | 9,7 | 54,5 | 0,2 | 1,5 |
| SGA-P-055/5 | 55 | 49 | 9,3 | 9,5 | 54,5 | 0,2 | 1,5 |
| SGA-P-055/6 | 55 | 49 | 9,8 | 10 | 54,5 | 0,2 | 1,5 |
| SGA-P-055/7 | 55 | 51 | 9,8 | 10 | 54,5 | 0,2 | 1,5 |
| SGA-P-055/8 | 55 | 50 | 5,4 | 5,6 | 54,5 | 0,2 | 1,5 |
| SGA-P-055/9 | 55 | 50 | 9,7 | 9,9 | 54,5 | 0,2 | 1,5 |
| SGA-P-057,15 | 57,15 | 50,8 | 19,05 | 19,25 | 56,65 | 0,2 | 1,5 |
| SGA-P-060 | 60 | 55 | 15 | 15,2 | 59,5 | 0,2 | 2 |
| SGA-P-060/1 | 60 | 54 | 12,5 | 12,7 | 59,5 | 0,2 | 2 |
| SGA-P-060/2 | 60 | 54 | 9,3 | 9,5 | 59,5 | 0,2 | 2 |
| SGA-P-060/3 | 60 | 55 | 9,5 | 9,7 | 59,5 | 0,2 | 2 |
| SGA-P-060/4 | 60 | 56 | 9,6 | 9,8 | 59,5 | 0,2 | 2 |
| SGA-P-060/5 | 60 | 56 | 10 | 10,2 | 59,5 | 0,2 | 2 |
| SGA-P-060/6 | 60 | 55 | 5,4 | 5,6 | 59,5 | 0,2 | 2 |
| SGA-P-060/7 | 60 | 55 | 5,6 | 5,8 | 59,5 | 0,2 | 2 |
| SGA-P-060/8 | 60 | 55 | 9,7 | 9,9 | 59,5 | 0,2 | 2 |
| SGA-P-060/9 | 60 | 56 | 7,9 | 8,1 | 59,5 | 0,2 | 2 |
| SGA-P-062/1 | 62 | 56 | 9,5 | 9,7 | 61,5 | 0,2 | 2 |
| SGA-P-063 | 63 | 57 | 12,5 | 12,7 | 62,5 | 0,2 | 2 |
| SGA-P-063/1 | 63 | 58 | 9,8 | 10 | 62,5 | 0,2 | 2 |
| SGA-P-063/2 | 63 | 58 | 9,5 | 9,7 | 62,5 | 0,2 | 2 |
| SGA-P-063/3 | 63 | 59 | 9,5 | 9,7 | 62,5 | 0,2 | 2 |
| SGA-P-063/4 | 63 | 57 | 9,8 | 10 | 62,5 | 0,2 | 2 |
| SGA-P-063/5 | 63 | 58 | 5,4 | 5,6 | 62,5 | 0,2 | 2 |
| SGA-P-063/6 | 63 | 58 | 6,1 | 6,3 | 62,5 | 0,2 | 2 |
| SGA-P-063/7 | 63 | 57 | 9,5 | 9,7 | 62,5 | 0,2 | 2 |
| SGA-P-065 | 65 | 60 | 15 | 15,2 | 64,5 | 0,2 | 2 |
| SGA-P-065/1 | 65 | 59 | 12,5 | 12,7 | 64,5 | 0,2 | 2 |
| SGA-P-065/2 | 65 | 60 | 9,5 | 9,7 | 64,5 | 0,2 | 2 |
| SGA-P-065/4 | 65 | 60 | 5,3 | 5,5 | 64,5 | 0,2 | 2 |
| SGA-P-065/5 | 65 | 60 | 8 | 8,2 | 64,5 | 0,2 | 2 |
| SGA-P-065/8 | 65 | 60 | 5,5 | 5,7 | 64,5 | 0,2 | 2 |
| SGA-P-068 | 68 | 63 | 9,5 | 9,7 | 67,5 | 0,2 | 2 |
| SGA-P-070 | 70 | 65 | 15 | 15,2 | 69,5 | 0,2 | 2,5 |
| SGA-P-070/1 | 70 | 64 | 12,5 | 12,7 | 69,5 | 0,2 | 2,5 |
| SGA-P-070/2 | 70 | 65 | 9,5 | 9,7 | 69,5 | 0,2 | 2,5 |
| SGA-P-070/3 | 70 | 66 | 9,8 | 10 | 69,5 | 0,2 | 2,5 |
| SGA-P-070/4 | 70 | 65 | 5,4 | 5,6 | 69,5 | 0,2 | 2,5 |
| SGA-P-070/7 | 70 | 64 | 10 | 10,2 | 69,5 | 0,2 | 2,5 |
| SGA-P-070/8 | 70 | 65 | 7 | 7,2 | 69,5 | 0,2 | 2,5 |
| SGA-P-075 | 75 | 70 | 15 | 15,2 | 74,5 | 0,2 | 2,5 |
| SGA-P-075/1 | 75 | 69 | 12,5 | 12,7 | 74,5 | 0,2 | 2,5 |
| SGA-P-075/2 | 75 | 70 | 9,5 | 9,7 | 74,5 | 0,2 | 2,5 |
| SGA-P-075/3 | 75 | 70 | 5,4 | 5,6 | 74,5 | 0,2 | 2,5 |
| SGA-P-076,20 | 76,2 | 69,85 | 19,05 | 19,25 | 75,7 | 0,2 | 2,5 |
| SGA-P-080 | 80 | 75 | 15 | 15,2 | 79,5 | 0,2 | 2,5 |
| SGA-P-080/1 | 80 | 74 | 12,5 | 12,7 | 79,5 | 0,2 | 2,5 |
| SGA-P-080/2 | 80 | 75 | 8 | 8,2 | 79,5 | 0,2 | 2,5 |
| SGA-P-080/3 | 80 | 75 | 9,5 | 9,7 | 79,5 | 0,2 | 2,5 |
| SGA-P-080/4 | 80 | 76 | 15 | 15,2 | 79,5 | 0,2 | 2,5 |
| SGA-P-080/5 | 80 | 72 | 6 | 6,2 | 79,5 | 0,2 | 2,5 |
| SGA-P-080/6 | 80 | 75 | 5,4 | 5,6 | 79,5 | 0,2 | 2,5 |
| SGA-P-085 | 85 | 80 | 15 | 15,2 | 84,5 | 0,2 | 2,5 |
| SGA-P-085/1 | 85 | 79 | 12,5 | 12,7 | 84,5 | 0,2 | 2,5 |
| SGA-P-085/2 | 85 | 80 | 9,5 | 9,7 | 84,5 | 0,2 | 2,5 |
| SGA-P-085/3 | 85 | 80 | 19,8 | 20 | 84,5 | 0,2 | 2,5 |
| SGA-P-085/4 | 85 | 80 | 5,4 | 5,6 | 84,5 | 0,2 | 2,5 |
| SGA-P-090 | 90 | 85 | 15 | 15,2 | 89,5 | 0,2 | 2,5 |
| SGA-P-090/1 | 90 | 84 | 12,5 | 12,7 | 89,5 | 0,2 | 2,5 |
| SGA-P-090/2 | 90 | 85 | 5,7 | 5,9 | 89,5 | 0,2 | 2,5 |
| SGA-P-090/3 | 90 | 85 | 9,7 | 9,9 | 89,5 | 0,2 | 2,5 |
| SGA-P-090/4 | 90 | 85 | 9,5 | 9,7 | 89,5 | 0,2 | 2,5 |
| SGA-P-095 | 95 | 90 | 15 | 15,2 | 94,5 | 0,2 | 2,5 |
| SGA-P-095/1 | 95 | 89 | 12,5 | 12,7 | 94,5 | 0,2 | 2,5 |
| SGA-P-095/2 | 95 | 90 | 9,5 | 9,7 | 94,5 | 0,2 | 2,5 |
| SGA-P-095/4 | 95 | 90 | 9,3 | 9,5 | 94,5 | 0,2 | 2,5 |
| SGA-P-100 | 100 | 95 | 15 | 15,2 | 99,5 | 0,2 | 3,5 |
| SGA-P-100/1 | 100 | 94 | 12,5 | 12,7 | 99,5 | 0,2 | 3,5 |
| SGA-P-100/10 | 100 | 95 | 9,3 | 9,5 | 99,5 | 0,2 | 3,5 |
| SGA-P-100/11 | 100 | 94 | 24,8 | 25 | 99,5 | 0,2 | 3,5 |
| SGA-P-100/2 | 100 | 95 | 5,4 | 5,6 | 99,5 | 0,2 | 3,5 |
| SGA-P-100/3 | 100 | 96 | 10 | 10,2 | 99,5 | 0,2 | 3,5 |
| SGA-P-100/4 | 100 | 94 | 12,8 | 13 | 99,5 | 0,2 | 3,5 |
| SGA-P-100/5 | 100 | 95 | 9,5 | 9,7 | 99,5 | 0,2 | 3,5 |
| SGA-P-100/7 | 100 | 95 | 14,8 | 15 | 99,5 | 0,2 | 3,5 |
| SGA-P-100/9 | 100 | 94 | 14,8 | 15 | 99,5 | 0,2 | 3,5 |
| SGA-P-105 | 105 | 100 | 15 | 15,2 | 104,4 | 0,2 | 3,5 |
| SGA-P-105/1 | 105 | 101 | 15 | 15,2 | 104,4 | 0,2 | 3,5 |
| SGA-P-105/2 | 105 | 100 | 9,7 | 9,9 | 104,4 | 0,2 | 3,5 |
| SGA-P-105/3 | 105 | 100 | 14,8 | 15 | 104,4 | 0,2 | 3,5 |
| SGA-P-105/4 | 105 | 100 | 9,3 | 9,5 | 104,4 | 0,2 | 3,5 |
| SGA-P-105/5 | 105 | 99 | 14,8 | 15 | 104,4 | 0,2 | 3,5 |
| SGA-P-110 | 110 | 104 | 12,5 | 12,7 | 109,4 | 0,2 | 3,5 |
| SGA-P-110/1 | 110 | 105 | 9,5 | 9,7 | 109,4 | 0,2 | 3,5 |
| SGA-P-110/10 | 110 | 105 | 9,3 | 9,5 | 109,4 | 0,2 | 3,5 |
| SGA-P-110/2 | 110 | 106 | 14,7 | 14,9 | 109,4 | 0,2 | 3,5 |
| SGA-P-110/3 | 110 | 104 | 10 | 10,2 | 109,4 | 0,2 | 3,5 |
| SGA-P-110/6 | 110 | 105 | 14,8 | 15 | 109,4 | 0,2 | 3,5 |
| SGA-P-110/9 | 110 | 104 | 14,8 | 15 | 109,4 | 0,2 | 3,5 |
| SGA-P-115 | 115 | 109 | 12,5 | 12,7 | 114,4 | 0,2 | 3,5 |
| SGA-P-115/1 | 115 | 110 | 9,5 | 9,7 | 114,4 | 0,2 | 3,5 |
| SGA-P-115/5 | 115 | 110 | 9,3 | 9,5 | 114,4 | 0,2 | 3,5 |
| SGA-P-120 | 120 | 114 | 12,5 | 12,7 | 119,4 | 0,2 | 3,5 |
| SGA-P-120/1 | 120 | 115 | 15 | 15,2 | 119,4 | 0,2 | 3,5 |
| SGA-P-120/2 | 120 | 115 | 9,5 | 9,7 | 119,4 | 0,2 | 3,5 |
| SGA-P-120/3 | 120 | 115 | 14,8 | 15 | 119,4 | 0,2 | 3,5 |
| SGA-P-120/4 | 120 | 114 | 14,8 | 15 | 119,4 | 0,2 | 3,5 |
| SGA-P-120/5 | 120 | 115 | 9,3 | 9,5 | 119,4 | 0,2 | 3,5 |
| SGA-P-125 | 125 | 120 | 15 | 15,2 | 124,4 | 0,2 | 3,5 |
| SGA-P-125/1 | 125 | 119 | 12,5 | 12,7 | 124,4 | 0,2 | 3,5 |
| SGA-P-125/2 | 125 | 120 | 9,5 | 9,7 | 124,4 | 0,2 | 3,5 |
| SGA-P-125/4 | 125 | 119 | 15 | 15,2 | 124,4 | 0,2 | 3,5 |
| SGA-P-125/7 | 125 | 119 | 14,8 | 15 | 124,4 | 0,2 | 3,5 |
| SGA-P-130 | 130 | 124 | 12,5 | 12,7 | 129,4 | 0,2 | 3,5 |
| SGA-P-130/1 | 130 | 125 | 15 | 15,2 | 129,4 | 0,2 | 3,5 |
| SGA-P-130/3 | 130 | 125 | 14,8 | 15 | 129,4 | 0,2 | 3,5 |
| SGA-P-135 | 135 | 130 | 15 | 15,2 | 134,4 | 0,2 | 3,5 |
| SGA-P-135/1 | 135 | 129 | 12,6 | 12,8 | 134,4 | 0,2 | 3,5 |
| SGA-P-139 | 139,7 | 133,35 | 9,52 | 9,72 | 139,1 | 0,2 | 3,5 |
| SGA-P-140 | 140 | 134 | 12,5 | 12,7 | 139,4 | 0,2 | 3,5 |
| SGA-P-140/1 | 140 | 135 | 9,5 | 9,7 | 139,4 | 0,2 | 3,5 |
| SGA-P-140/2 | 140 | 135 | 15 | 15,2 | 139,4 | 0,2 | 3,5 |
| SGA-P-140/4 | 140 | 133 | 19,8 | 20 | 139,4 | 0,2 | 3,5 |
| SGA-P-140/5 | 140 | 133 | 14,7 | 14,9 | 139,4 | 0,2 | 3,5 |
| SGA-P-140/6 | 140 | 135 | 9,3 | 9,5 | 139,4 | 0,2 | 3,5 |
| SGA-P-145 | 145 | 140 | 15 | 15,2 | 144,4 | 0,2 | 3,5 |
| SGA-P-150 | 150 | 144 | 12,5 | 12,7 | 149,4 | 0,2 | 3,5 |
| SGA-P-150/1 | 150 | 144 | 19 | 19,2 | 149,4 | 0,2 | 3,5 |
| SGA-P-150/2 | 150 | 145 | 9,5 | 9,7 | 149,4 | 0,2 | 3,5 |
| SGA-P-150/3 | 150 | 146 | 10 | 10,2 | 149,4 | 0,2 | 3,5 |
| SGA-P-150/4 | 150 | 143 | 19,8 | 20 | 149,4 | 0,2 | 3,5 |
| SGA-P-150/5 | 150 | 145 | 9,3 | 9,5 | 149,4 | 0,2 | 3,5 |
| SGA-P-160 | 160 | 155 | 15 | 15,2 | 159,4 | 0,2 | 3,5 |
| SGA-P-160/1 | 160 | 154 | 19 | 19,2 | 159,4 | 0,2 | 3,5 |
| SGA-P-160/2 | 160 | 155 | 9,5 | 9,7 | 159,4 | 0,2 | 3,5 |
| SGA-P-165 | 165 | 160 | 15 | 15,2 | 164,4 | 0,2 | 3,5 |
| SGA-P-170 | 170 | 165 | 15 | 15,2 | 169,4 | 0,2 | 3,5 |
| SGA-P-175 | 175 | 170 | 15 | 15,2 | 174,4 | 0,2 | 3,5 |
| SGA-P-180 | 180 | 174 | 19 | 19,2 | 179,4 | 0,2 | 3,5 |
| SGA-P-180/1 | 180 | 175 | 9,5 | 9,7 | 179,4 | 0,2 | 3,5 |
| SGA-P-185 | 185 | 180 | 15 | 15,2 | 184,4 | 0,2 | 3,5 |
| SGA-P-190 | 190 | 185 | 15 | 15,2 | 189,4 | 0,2 | 3,5 |
| SGA-P-195 | 195 | 190 | 15 | 15,2 | 194,4 | 0,2 | 3,5 |
| SGA-P-200 | 200 | 194 | 19 | 19,2 | 199,4 | 0,2 | 3,5 |
| SGA-P-200/1 | 200 | 195 | 15 | 15,2 | 199,4 | 0,2 | 3,5 |
| SGA-P-210 | 210 | 205 | 9,7 | 9,9 | 209,4 | 0,2 | 3,5 |
| SGA-P-220 | 220 | 214 | 19 | 19,2 | 219,4 | 0,2 | 3,5 |
| SGA-P-225 | 225 | 219 | 19 | 19,2 | 224,4 | 0,2 | 3,5 |
| SGA-P-250 | 250 | 244 | 19 | 19,2 | 249,4 | 0,2 | 3,5 |
SGA-P is a guide ring designed to be used for piston applications.
PRODUCT ADVANTAGES
- Easy , snap-in fitting
- Medium load-bearing capacity
- Prevents hydrodynamic pressure due to the K interval
- Very good dimension stability during operation temperatures
- Chamfered edges prevent pressing into the corner radiiof the groove
- Wide range of dimensions
- Economical guiding solution
APPLICATION
Construction machinery , cranes , injection moulding machines , agricultural machinery , light to medium duty cylinders.
| MATERIAL |
| POM (Special filled) |
| OPERATING CONDITIONS | |||
| MEDIA | Mineral oils (DIN 51524) | HFA ve HFB | HFC |
| TEMPERATURE | -40°C +100°C | +5°C +50°C | -30°C +40°C |
| PRESSURE | ≤40 N/mm2 | ≤40 N/mm2 | ≤40 N/mm2 |
| SPEED | ≤ 1.0 m/sn | ≤ 1.0 m/sn | ≤ 1.0 m/sn |
Note: The above data are maximum values and cannot be used at the same time.
| SURFACE ROUGHNESS | Ra | Rmax |
| Sliding Surface Ød | ≤0.4 μm | ≤3.2 μm |
| Groove Base ØD | ≤2.5 μm | ≤10 μm |
| Groove Flanks B | ≤3.2 μm | ≤15 μm |
INSTALLATION
Easily assembled into the housing by hand. It is very important that the assembly tools must be of soft material and have no sharp edges. Before installation the wiper must be oiled with system oil.
NOTES
When designing the cylinder SGA-P guide ring should be placed where it has direct contact with the media. SGA-P is not suitable for dry working conditions. Surface contact pressure value might drop due to the temperature increase.
